多路断路器-说明书

***

## 一、产品简介
<img src="http://47.120.74.198:10086/media/202511/2025-11-29_235610_9275100.7658835796916168.png" alt="智能电闸产品图" style="display: block; margin-left: auto; margin-right: auto; width: 35%;">

**多路短路器**是一款集成无线通讯功能，多通道远程开关控制器.一般在自助台球厅的应用场景中使用居多.提供 8 路 / 16 路 / 32 路 可供选择.每路可提供最大 10A 电流输出.

> *具体二次开发协议请访问[开发文档](http://47.120.74.198:10086/doc/121/)或咨询公司技术人员获取。

### 1.1 产品规格

| 参数   | 说明                                    |
| ---- | ------------------------------------- |
| 产品型号 | D2-BRK-8H<br>D2-BRK-16H<br>D2-BRK-32H |
| 产品尺寸 | 86×86×75mm                            |
| 外壳材料 | V0级阻燃材料                               |
| 通讯方式 | WIFI/4G (2选1) 无线通讯                    |
| 工作电压 | AC230V                                |
| 额定值  | 10A                                   |
| 分断能力 | Ics为6000A                             |
| 设备寿命 | 机械寿命通常10000次，电气寿命通常6000次              |
| 工作温度 | -20 ~ 70℃                             |

## 二、功能列表

| 功能类型     | 功能描述   | 基础版 | 高级版 |
| -------- | ------ | --- | --- |
| **控制功能** | 远程分合闸  | √   | √   |
|          | 设置报警阈值 | √   | √   |
| **保护功能** | 过电保护   | √   | √   |
|          | 过流保护   | √   | √   |
|          | 过温保护   | √   | √   |
| **设备监测** | 实时电压   | ×   | √   |
|          | 实时电流   | ×   | √   |
|          | 实时功率   | ×   | √   |
|          | 电量统计   | ×   | √   |
| **事件推送** | 断路事件   | √   | √   |
|          | 过压保护   | ×   | √   |
|          | 欠压保护   | ×   | √   |
|          | 开关事件   | ×   | √   |
|          | 过载报警   | ×   | √   |
| 屏显       | 屏幕显示   | ×   | √   |

## 三、按钮与指示灯

| 部件   | 状态     | 功能说明         |
| ---- | ------ | ------------ |
| 指示灯  | 灯熄灭    | 电闸断开         |
|      | 灯常亮    | 电闸合闸         |
|      | 灯闪烁    | 配网中          |
| 功能按钮 | 短按 1 次 | 电闸分合闸(配网时无效) |
|      | 长按 6 秒 | 进入热点配网       |

## 四、保护参数设置范围

| 保护参数  | 设置范围        | 默认值     |
| ----- | ----------- | ------- |
| 过压保护值 | AC 240-300V | 265V    |
| 过压恢复值 | AC 220-250V | 255V    |
| 欠压保护值 | AC 140-190V | 160V    |
| 欠压恢复值 | AC 170-220V | 175V    |
| 过流保护值 | 1-63A       | 32A/63A |
| 过温保护值 | 60-85℃      | 75℃     |

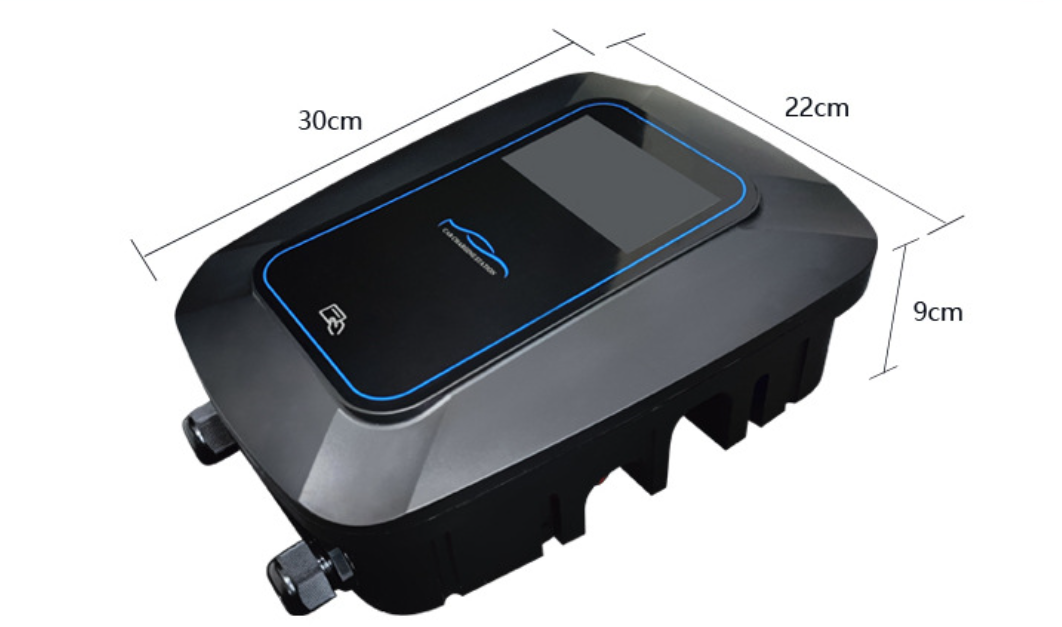

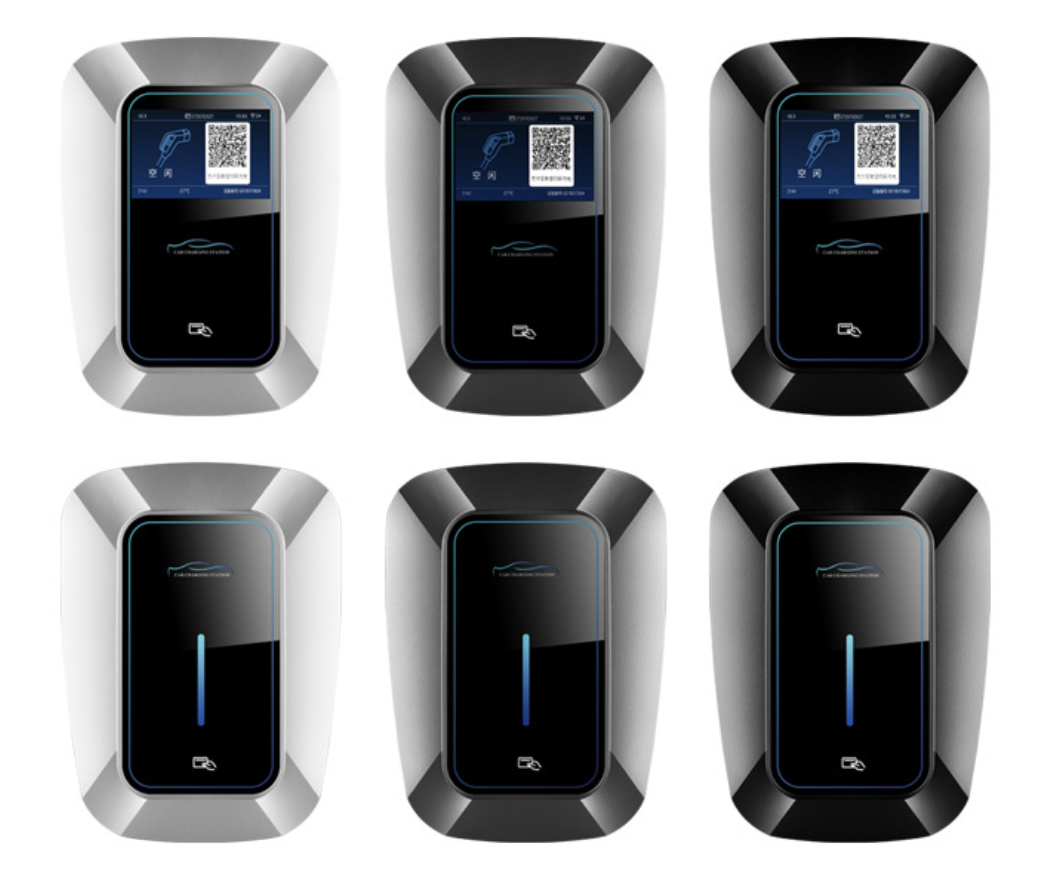

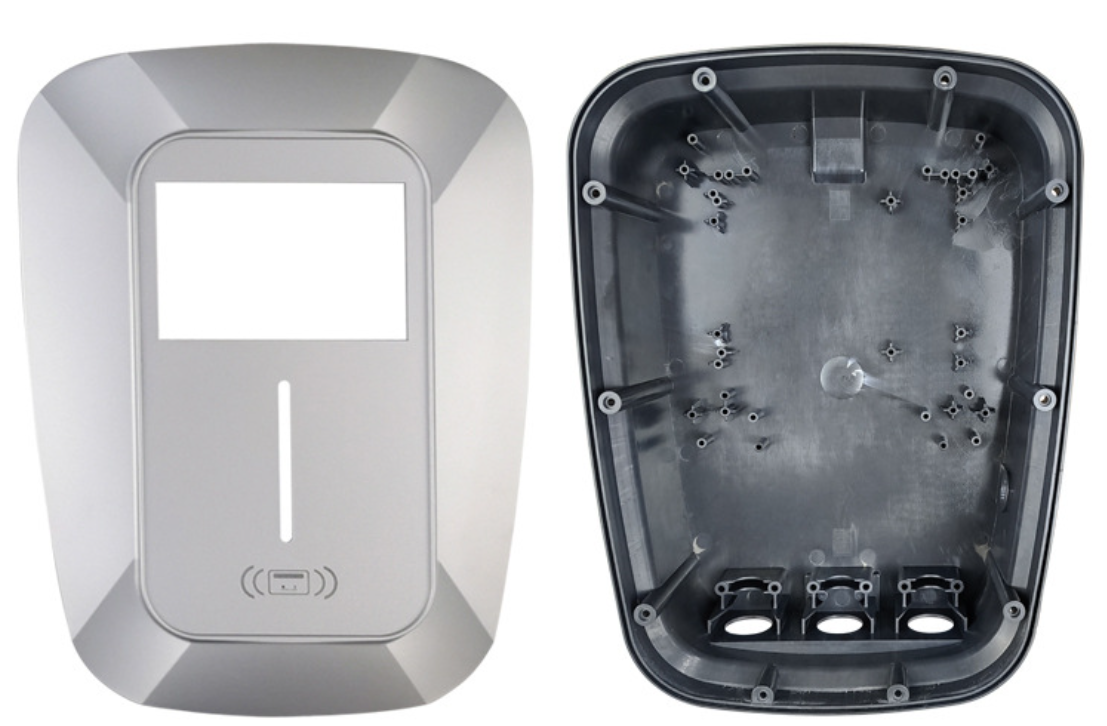

## 五、安装说明

![image.png](http://47.120.74.198:10086/media/202511/2025-11-29_235831_6009230.8985873793760523.png)
![image.png](http://47.120.74.198:10086/media/202511/2025-11-29_235857_9746530.34962678263295555.png)
![image.png](http://47.120.74.198:10086/media/202511/2025-11-29_235931_4699960.38641856965955157.png)

## 六、注意事项

1. 安装时需确保电源已断开
2. 接线必须牢固，避免松动脱落
3. 定期检查设备工作状态
4. 如发生异常请及时联系技术支持
