棋牌门店控制器-说明书

# 棋牌门店控制器使用说明书 v1
<img src="http://47.120.74.198:10086/media/202501/2025-01-14_211851_5084600.7331827846591739.png" alt="描述文本" style="display: block; margin-left: auto; margin-right: auto; width: 50%;">

## 一、产品简介

棋牌门店控制器是一款基于 WIFI 通信的智能控制设备，支持远程控制、状态查询、数据上报等功能。产品具有安全可靠、功能丰富、使用便捷等特点，可广泛应用于棋牌室、游戏厅等场所的智能化管理。

> *具体二次开发协议请访问[开发文档](http://47.120.74.198:10086/doc/121/)或咨询公司技术人员获取。

### 1.1 产品规格

| 参数   | 说明          |
| ---- | ----------- |
| 产品型号 | DWY421      |
| 通信方式 | WIFI 2.4G   |
| 工作电压 | 220V~/50HZ  |
| 工作温度 | -10℃ ~ 50℃  |
| 工作湿度 | ≤95%RH（无凝露） |

## 二、功能特点

### 2.1 主要功能

1. 网络功能
   - 支持 WIFI 无线连接
   - 支持 MQTT 协议通信
   - 自动重连机制

2. 控制功能
   - 门店的远程控制
   - 设置报警阈值
   - 定时任务设置
   - 场景时控制

3. 状态监测
   - 门店的状态实时上报
   - 设备在线状态监测
   - 系统信息查询

## 三、操作说明

### 按键

1. 单击操作
   - 正常模式：切换门店开启/关闭状态
   - 自动关闭模式：延时 10 秒后自动关闭

2. 5击操作
   - 重启设备（语音提示："设备重启"）

3. 8击操作
   - 恢复出厂设置（语音提示："恢复出厂设置"）

4. 长按操作（6秒以上）
   - 正常模式：进入配网模式（语音提示："开始配网"）
   - 配网模式：退出配网模式（语音提示："停止配网"）

### 配网说明

1. 进入配网模式后：
   - 设备将成为 WiFi 热点
   - 热点名称：DWY-42-1-XXXX（XXXX为设备MAC地址后6位）
   - 热点密码：88888888

2. 配网步骤：
   - 手机连接设备热点
   - 通过配网页面输入要连接的WiFi信息
   - 配网成功后设备自动重启
### 显示说明

1. 倒计时显示
   - 显示格式：HHMM（时时分分）
   - 例如：1小时30分显示为 0130
   - 冒号每秒闪烁一次

2. 状态指示
   - 配网模式：显示 "----"
   - 正常模式：显示倒计时时间

## 四、指示灯状态

| 状态 | 含义 |
|------|------|
| 常亮 | 已开启 |
| 熄灭 | 已关闭 |
| 闪烁 | 配网中 |

## 五、安装说明

1. 安装前注意事项
   - 确保安装环境通风
   - 检查电源参数是否匹配
   - 确认安装位置信号良好

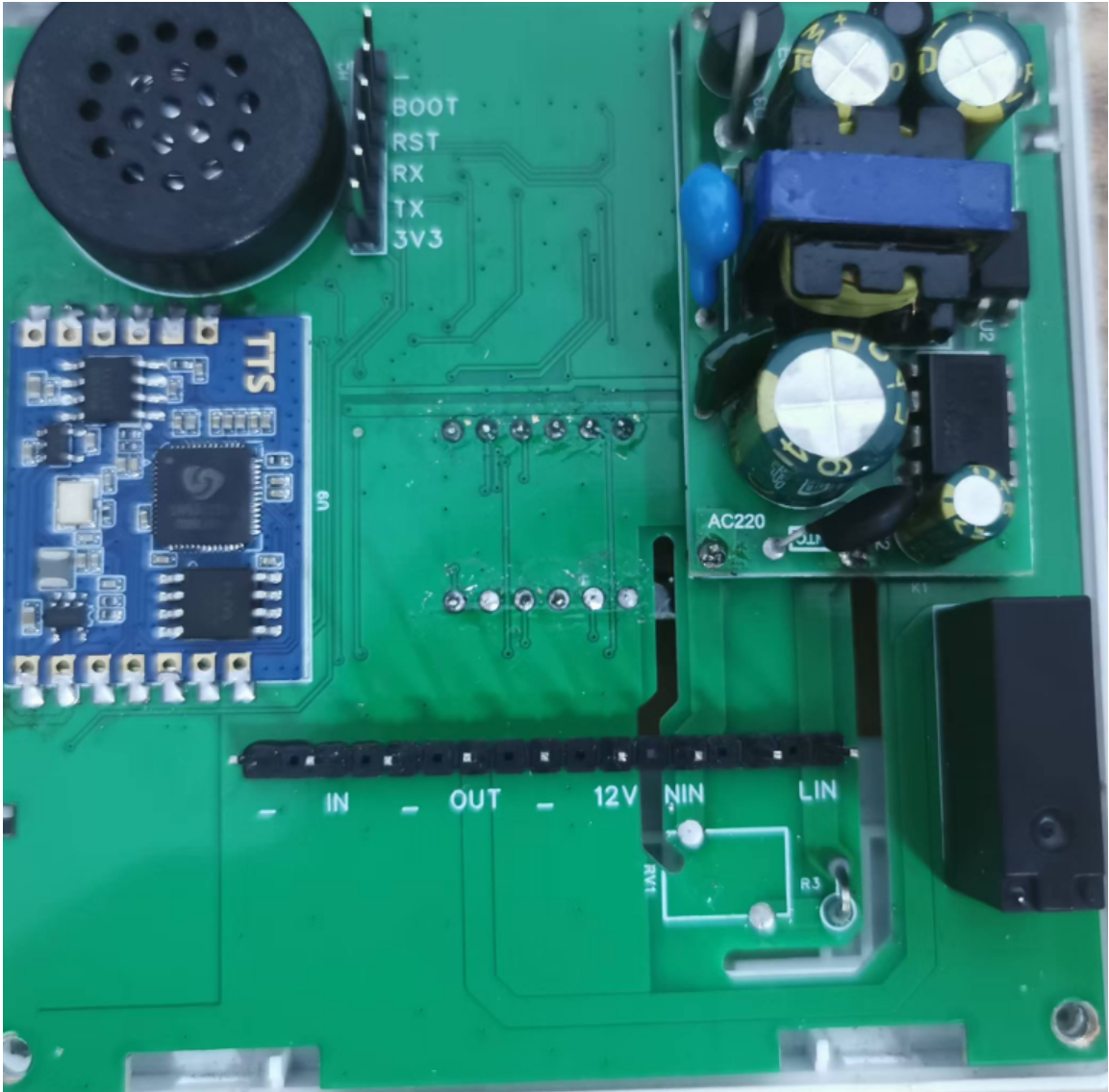

2. 接线说明
![image.png](http://47.120.74.198:10086/media/202411/2024-11-08_171958_8841020.9000921176370299.png)

- LIN & NIN: 220V电源接入
   - 12V & -: 外部供电,需要提供 12V 电源
   - OUT & -: 接触器输出
   - IN & -: 输入信号

## 六、注意事项

1. 使用环境
   - 避免在高温、潮湿处使用
   - 远离强电磁场电源
   - 保持通风散热

2. 安全警告
   - 请使用符合规格的电源适配器
   - 严禁非专业安装和维修
   - 如发生异常请及时联系

3. 网络要求
   - 确保 WIFI 信号稳定
   - 建议使用固定 IP 地址
   - 定期检查网络连接状态

*具体二次开发协议请访问[开发文档](http://47.120.74.198:10086/doc/116/)或咨询公司技术人员获取。
